PWC故障診断システム【スキャンシー】

SEA-DOO 4ストロークモデルの診断コネクター接続場所をまとめてご紹介します。

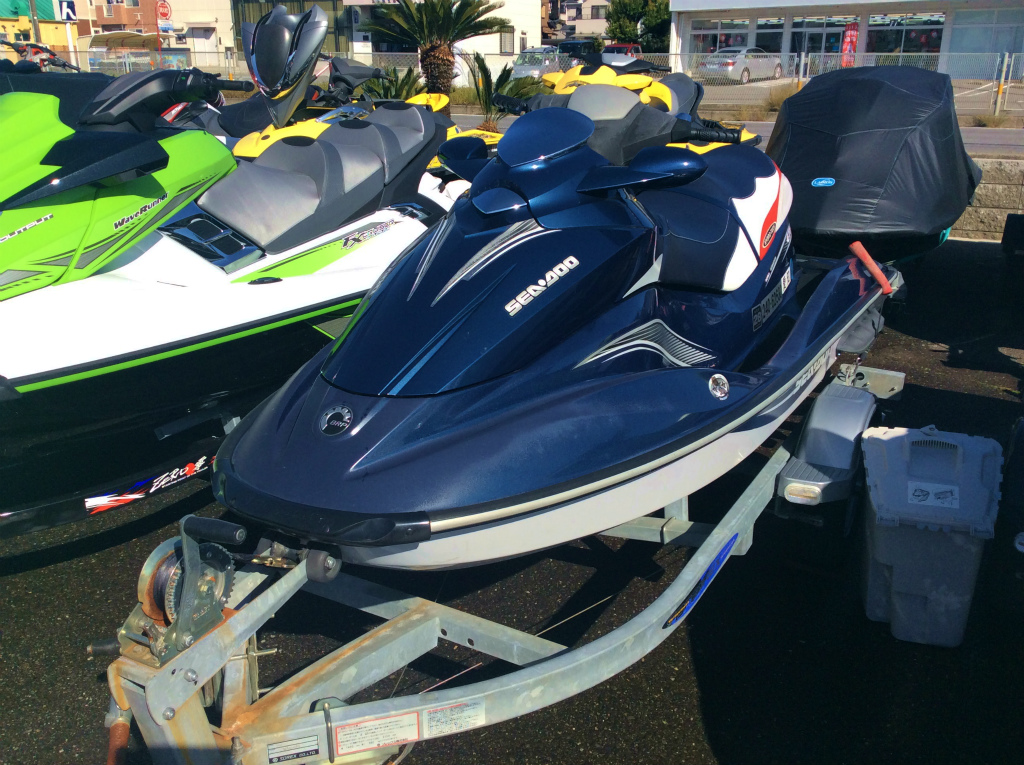

2006-2010 GTI SE 130/155
img_5224-%e3%82%b3%e3%83%94%e3%83%bc

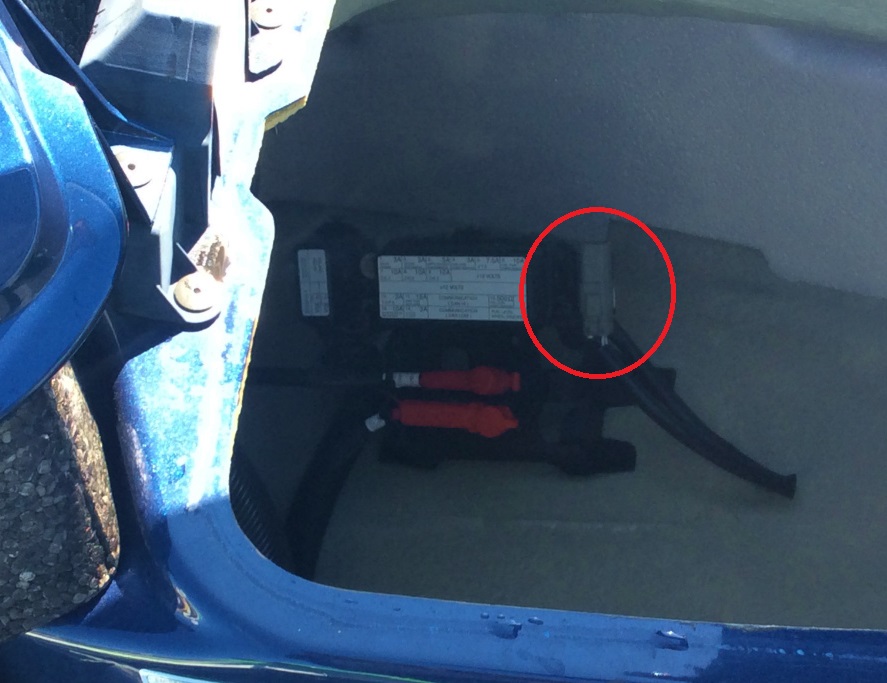

接続コネクターの場所:フロントハッチ内左側のにあります。
img_5226-%e3%82%b3%e3%83%94%e3%83%bc
同様モデル
2007,2009 wake155
2004-2007 RXP
2008-2011 RXP-X255RS

2002-2005 GTX 4-TEC
img_5230-%e3%82%b3%e3%83%94%e3%83%bc

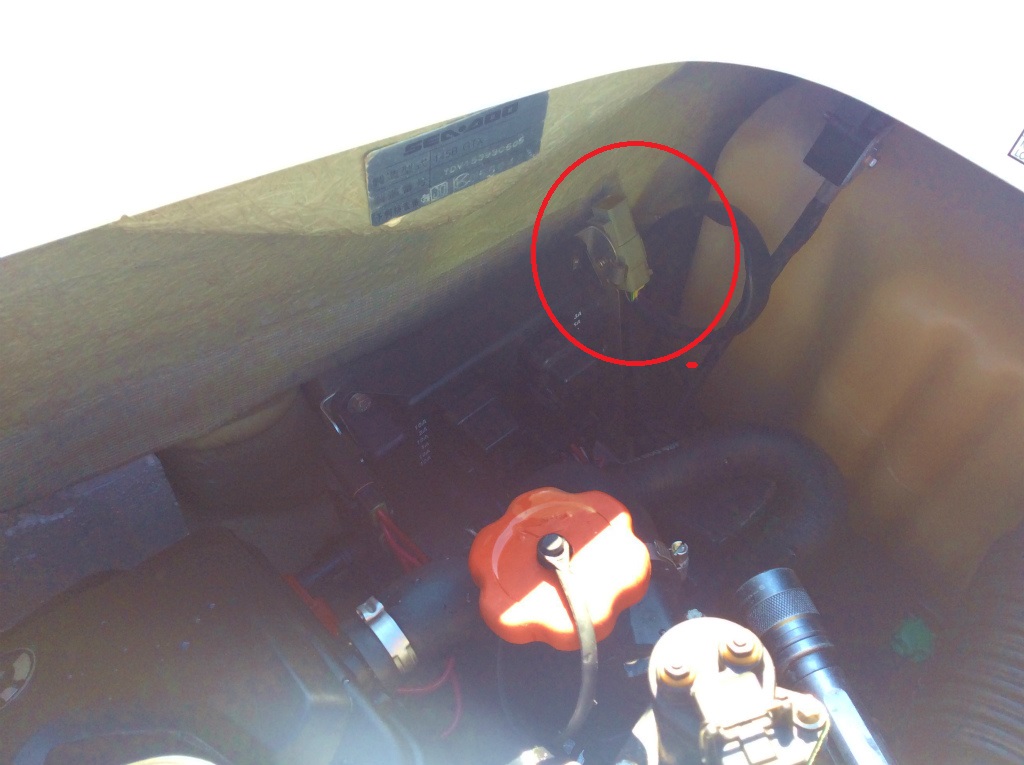

接続コネクターの場所:エンジンルーム内 左前側。
img_5232-%e3%82%b3%e3%83%94%e3%83%bc
同様モデル
2002-2004 GTX
2005-2008 GTX-LTD
2005-2007 RXT
2008 RXT-X255
2009 RXT-X260RS
2007-2008 wake215
2009 wake PRO215

2011-2016 GTI 130

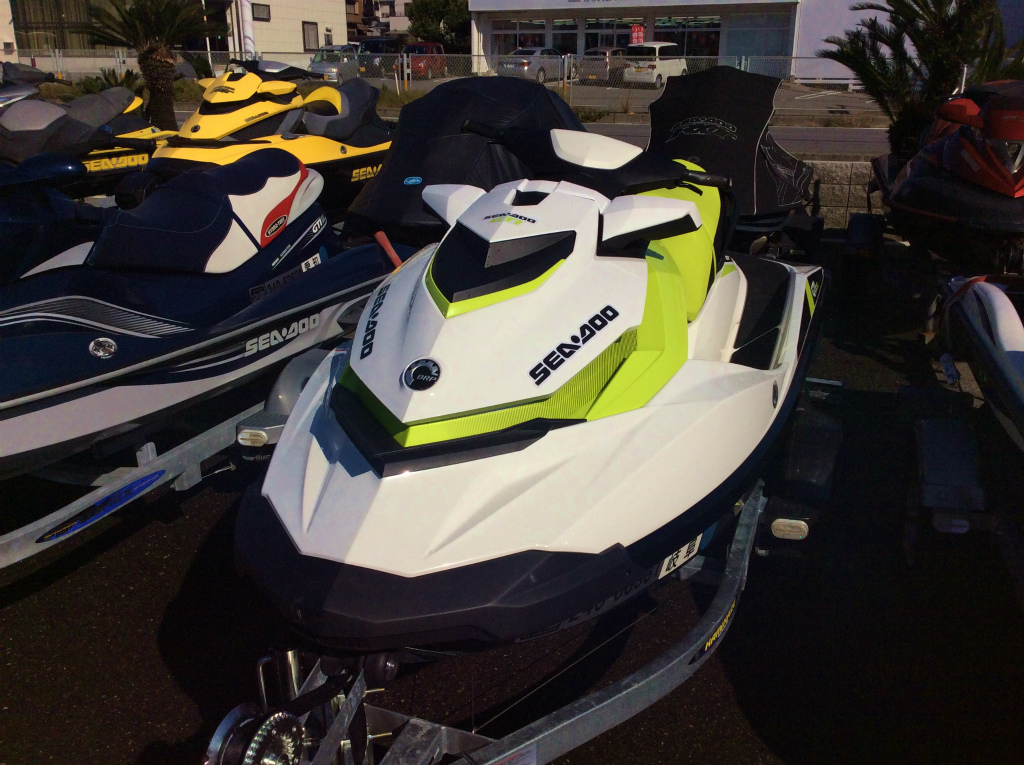

img_5238-%e3%82%b3%e3%83%94%e3%83%bc
接続コネクターの場所:フロントハッチ内のハンドル側仕切パネルを外したバッテリーケースの上部。
img_5240-%e3%82%b3%e3%83%94%e3%83%bc
同様モデル
2015 GTI SE 130
2011-2013 GTI SE 155
2012-2016 GTR 215
2001-2016 wake155

2009-2011 RXT Is(サスペンション付きモデル)
img_5243-%e3%82%b3%e3%83%94%e3%83%bc

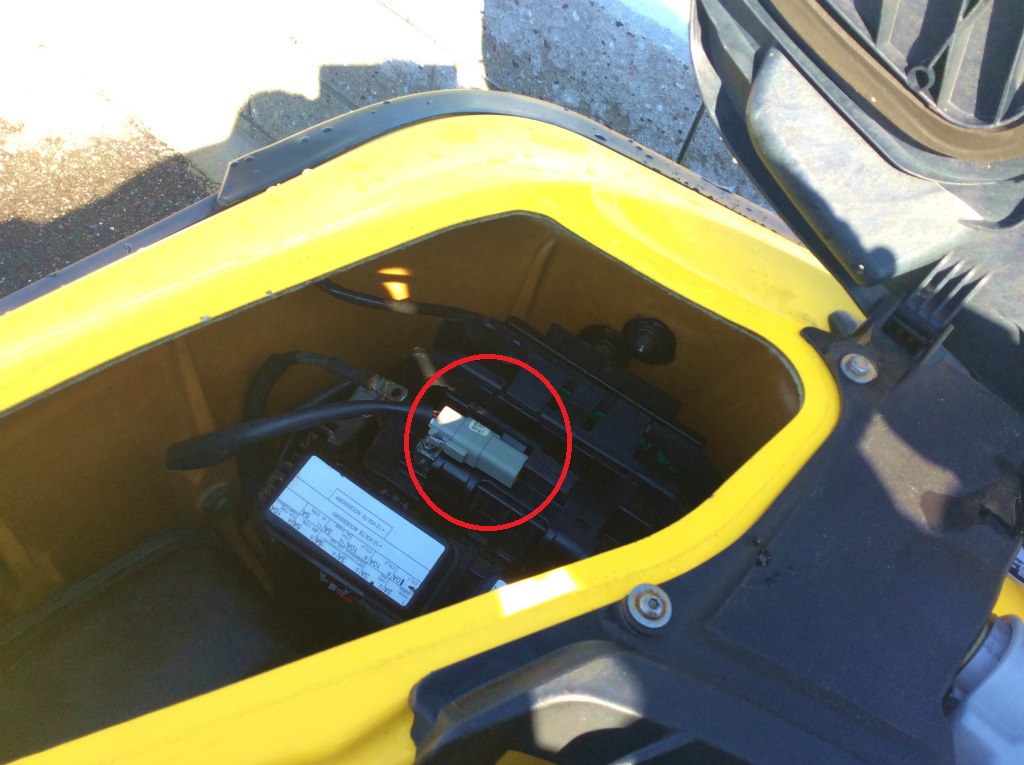

接続コネクターの場所:リアプラットフォーム右側トレー下のバッテリーケースの上部。
img_5245-%e3%82%b3%e3%83%94%e3%83%bc
同様モデル
2011-2016 RXT-X aS 260RS
2009-2016 GTX LTD Is
2010 GTX IS215

2010-2015 GTX155

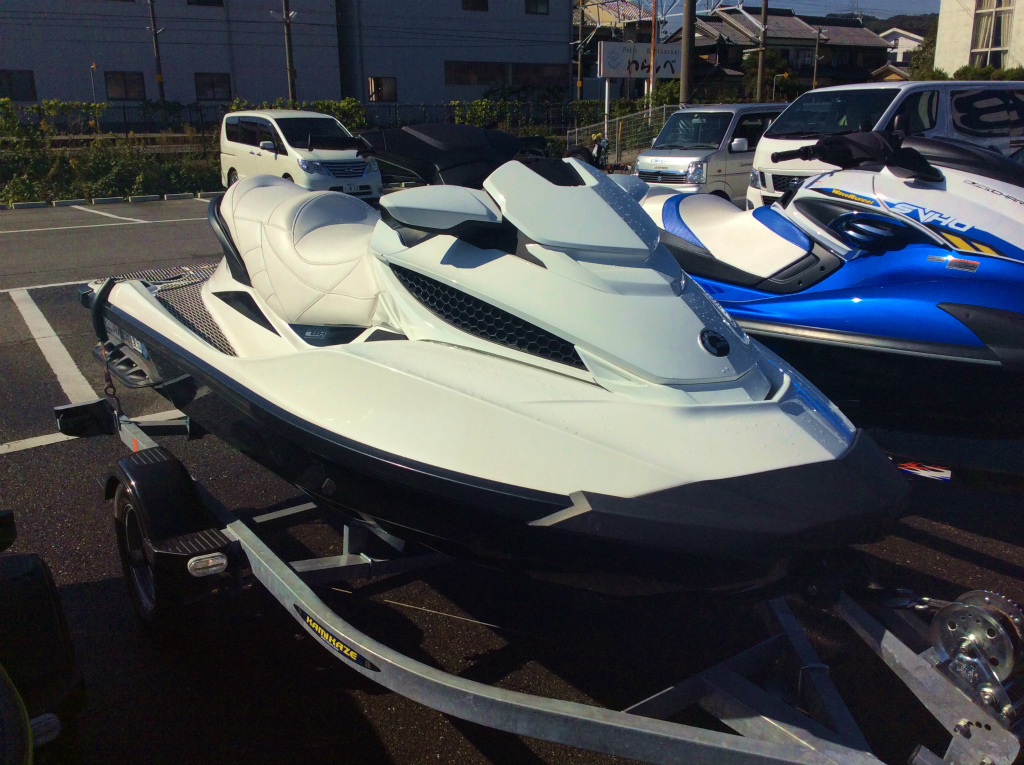

img_5250-%e3%82%b3%e3%83%94%e3%83%bc

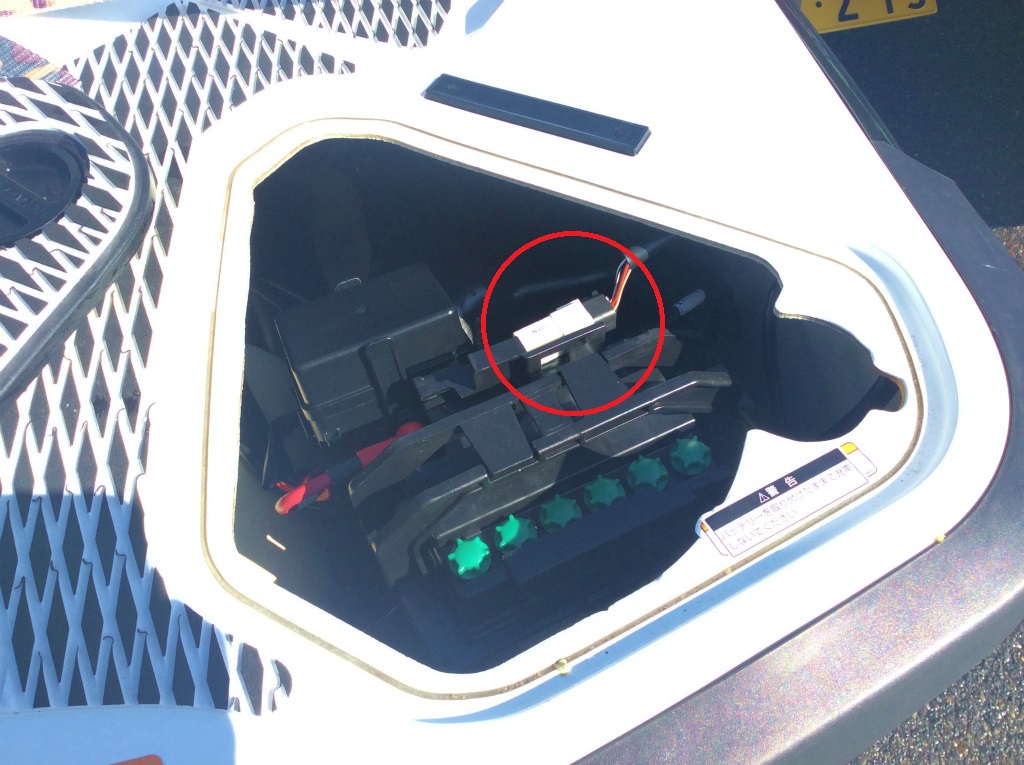

接続コネクターの場所:右後方にあるアクセスカバーを開けたところにあるバッテリーケースの上部。
img_5251-%e3%82%b3%e3%83%94%e3%83%bc
同様モデル
2010-2015 RXT-X260RS
2011 GTX215
2012 GTX S155
2010-2012 wake PRO215

2016 RXT-X300RS

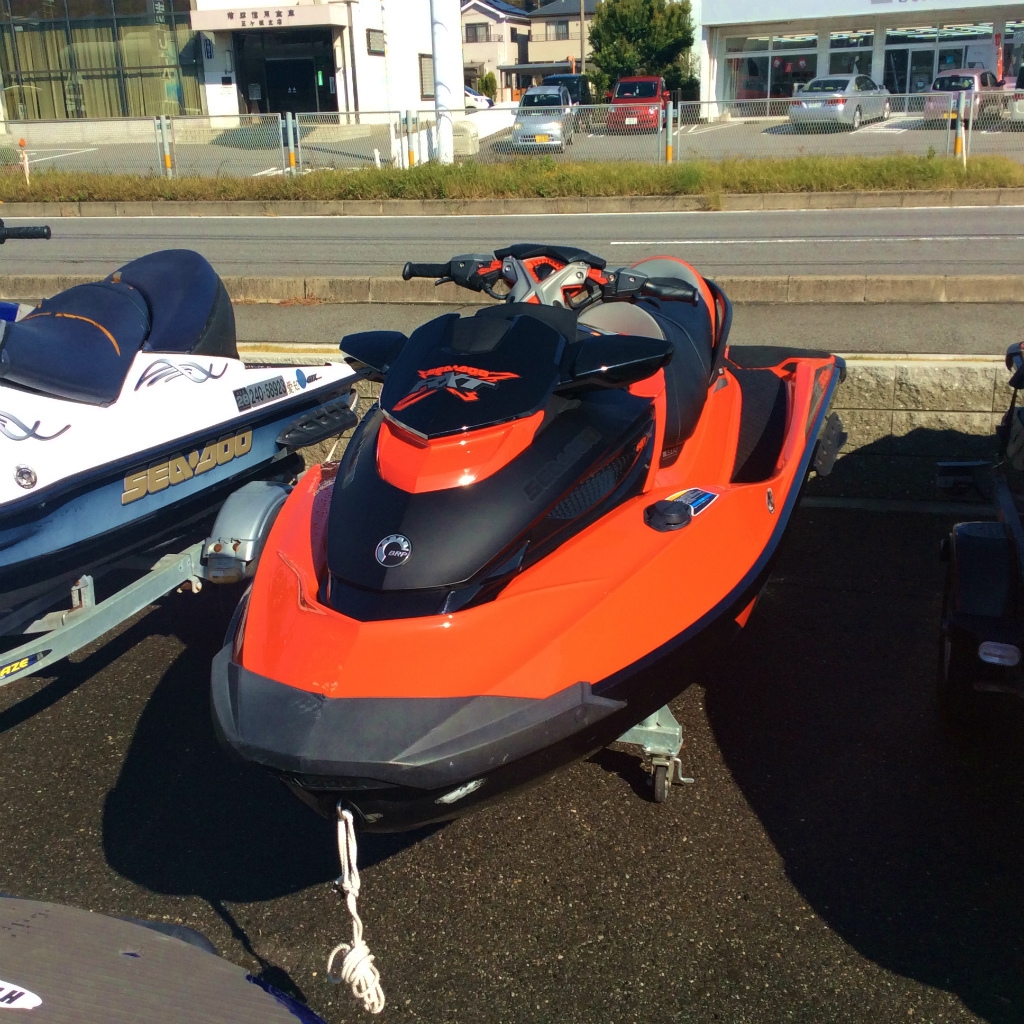

img_5235-%e3%82%b3%e3%83%94%e3%83%bc

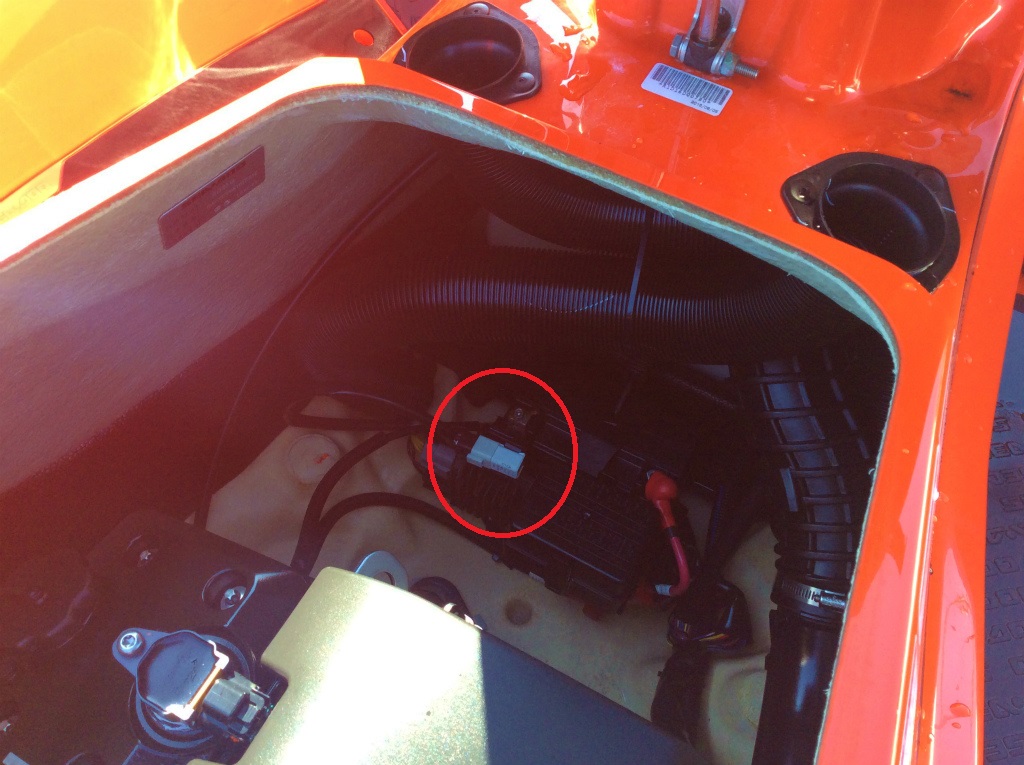

接続コネクターの場所:エンジンルーム内前方のバッテリーケースの上部。
img_5234-%e3%82%b3%e3%83%94%e3%83%bc

2012-2015 RXP-X260RS
img_5252-%e3%82%b3%e3%83%94%e3%83%bc
接続コネクターの場所:フロントハッチ内のハンドル側仕切パネルを外したバッテリーケースの上部。
img_5253
同様モデル
2016 RXP-X300RS

2014-2016 SPARK
img_5259

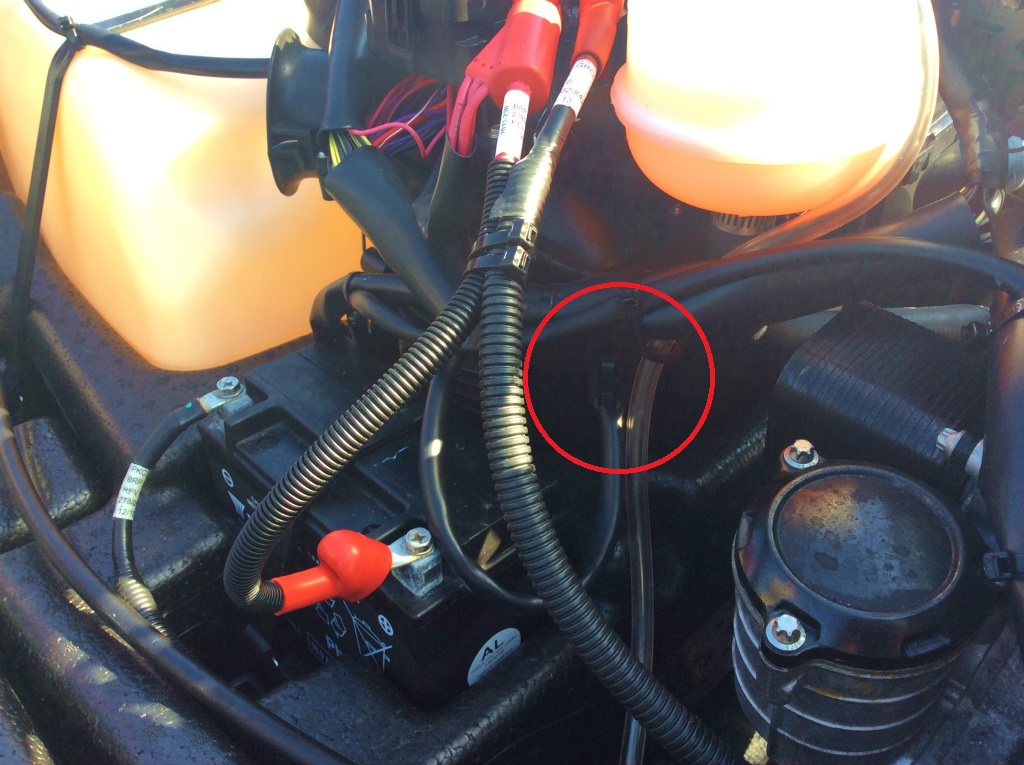

接続コネクターの場所:船体右側カバーを開けエアーボックス脇に止めてあります。

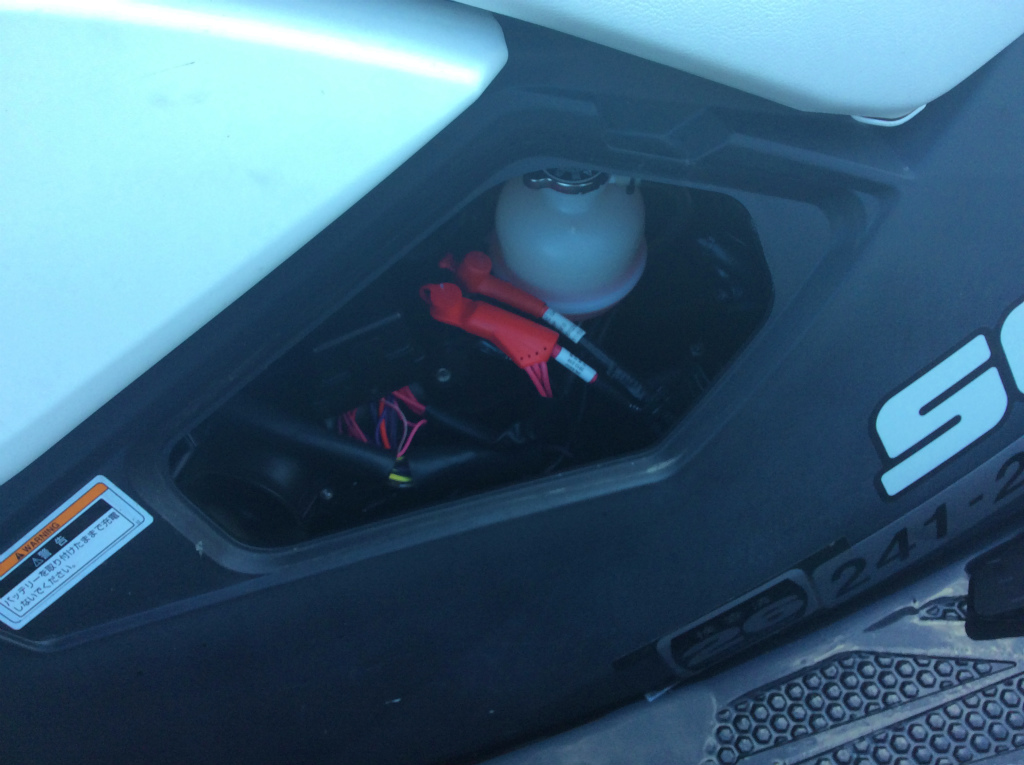

【船体右側カバー】
img_5258
【エアーボックス】
img_5256

スキャンシーがあれば、SEA-DOO正規店でしか出来なかった『セーフティーランヤードキー』登録作業が可能になります。
